ZYBW...E干式复合

详细介绍

ZYBW...E

1、说明

ZYBW..E型干式旋片气泵,引进德国先进的制造技术,制作精良,性能优越。广泛应用于印刷、包装、印铁、卷烟、电子、陶瓷、木工雕刻气力输送机械及除尘、灯具、粮食加工等行业。产品与国内多家印刷机械、包装机械、木工机械厂及粮食机械厂配套。同时该产品为海德堡、罗兰、高宝、小森及三菱印刷、包装机械提供国产化真空压力气泵。

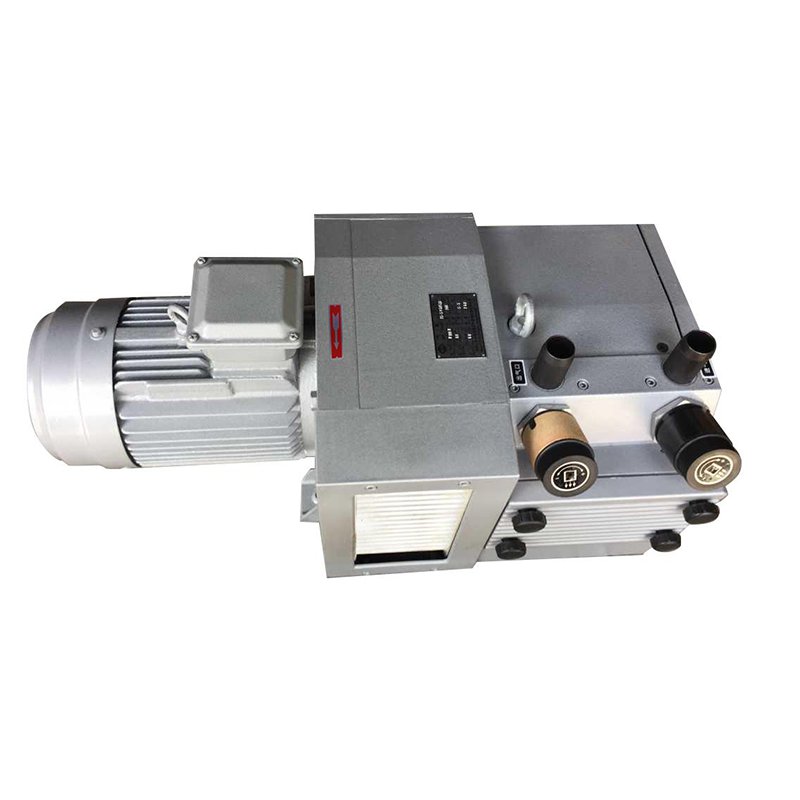

2、图片

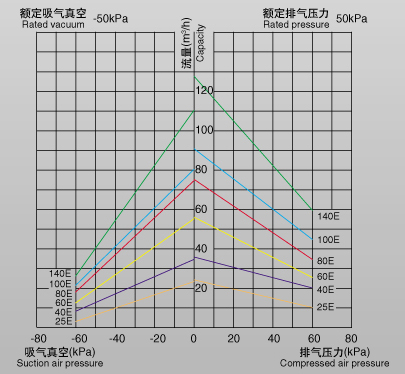

3、性能曲线

ZYBW...E干式复合

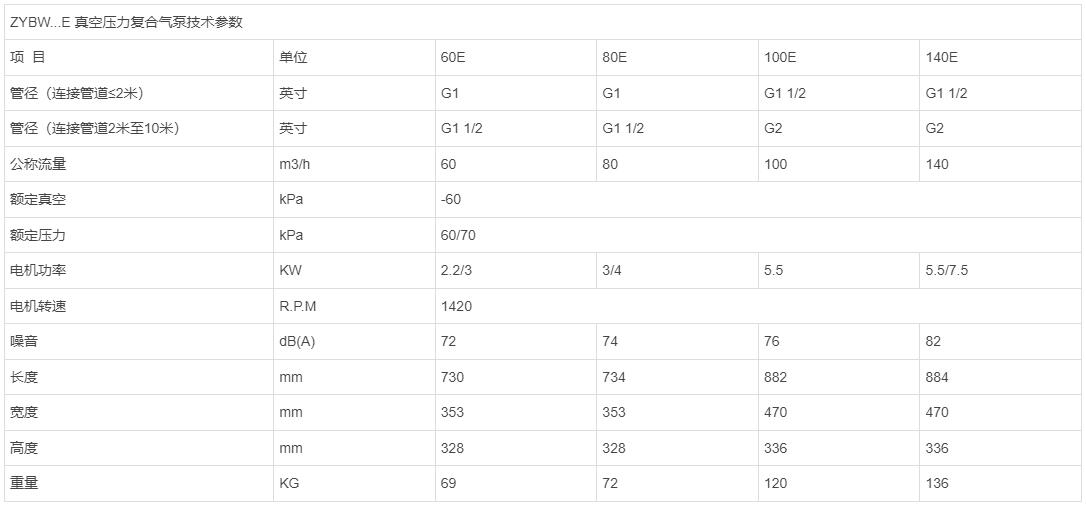

4、技术规格及参数

ZYBW...E 真空压力复合气泵技术参数
项  目单位60E80E100E140E
管径(连接管道≤2米)英寸G1G1G1 1/2G1 1/2
管径(连接管道2米至10米)英寸G1 1/2G1 1/2G2G2
公称流量m3/h6080100140
额定真空kPa-60
额定压力kPa60/70
电机功率KW2.2/33/45.55.5/7.5
电机转速R.P.M1420
噪音dB(A)72747682
长度mm730734882884
宽度mm353353470470
高度mm328328336336
重量KG6972120136

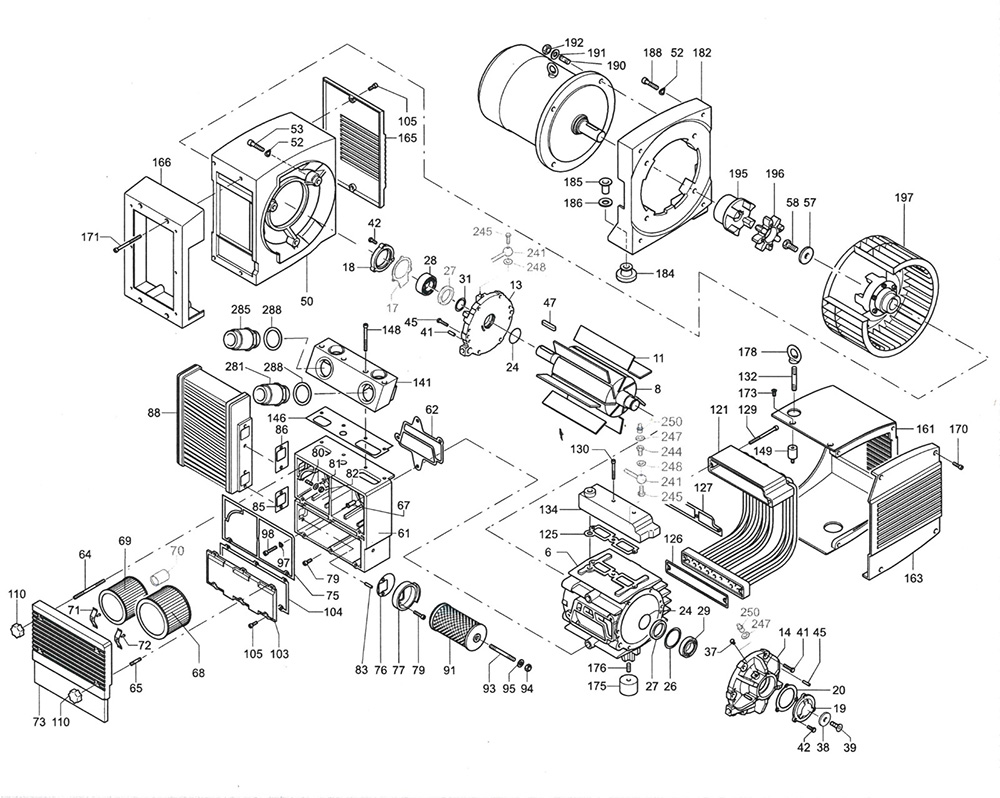

5、气泵分解图

ZYBW...E干式复合

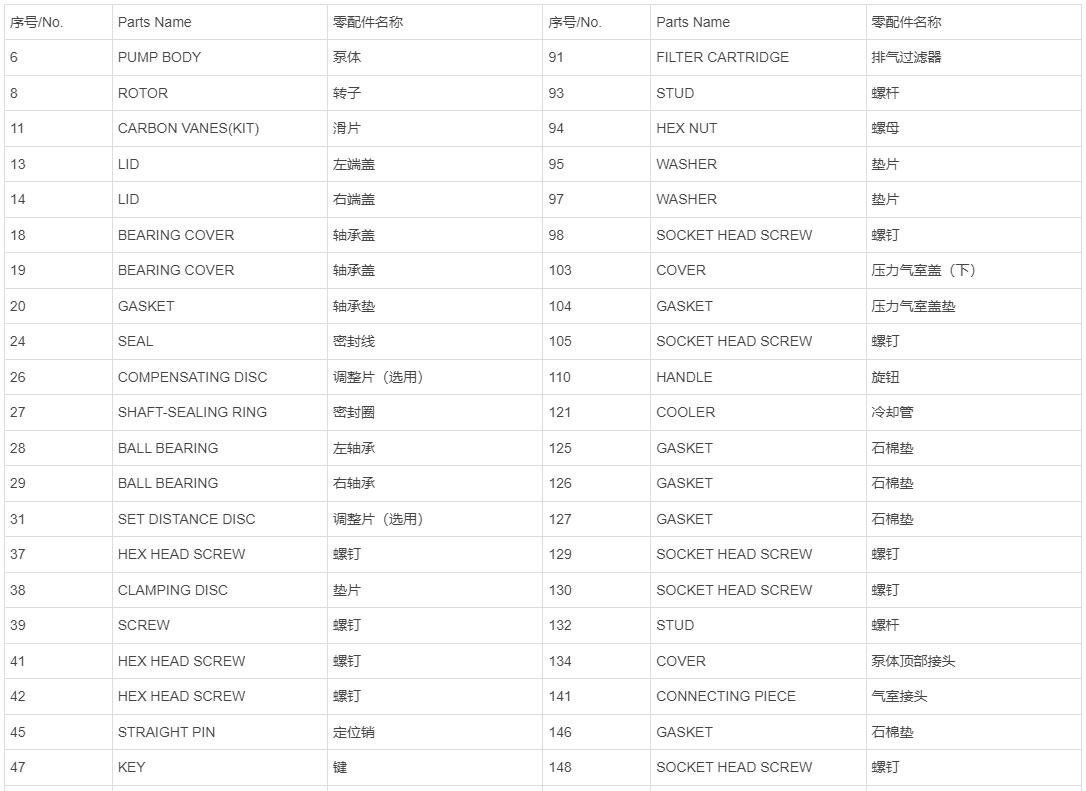

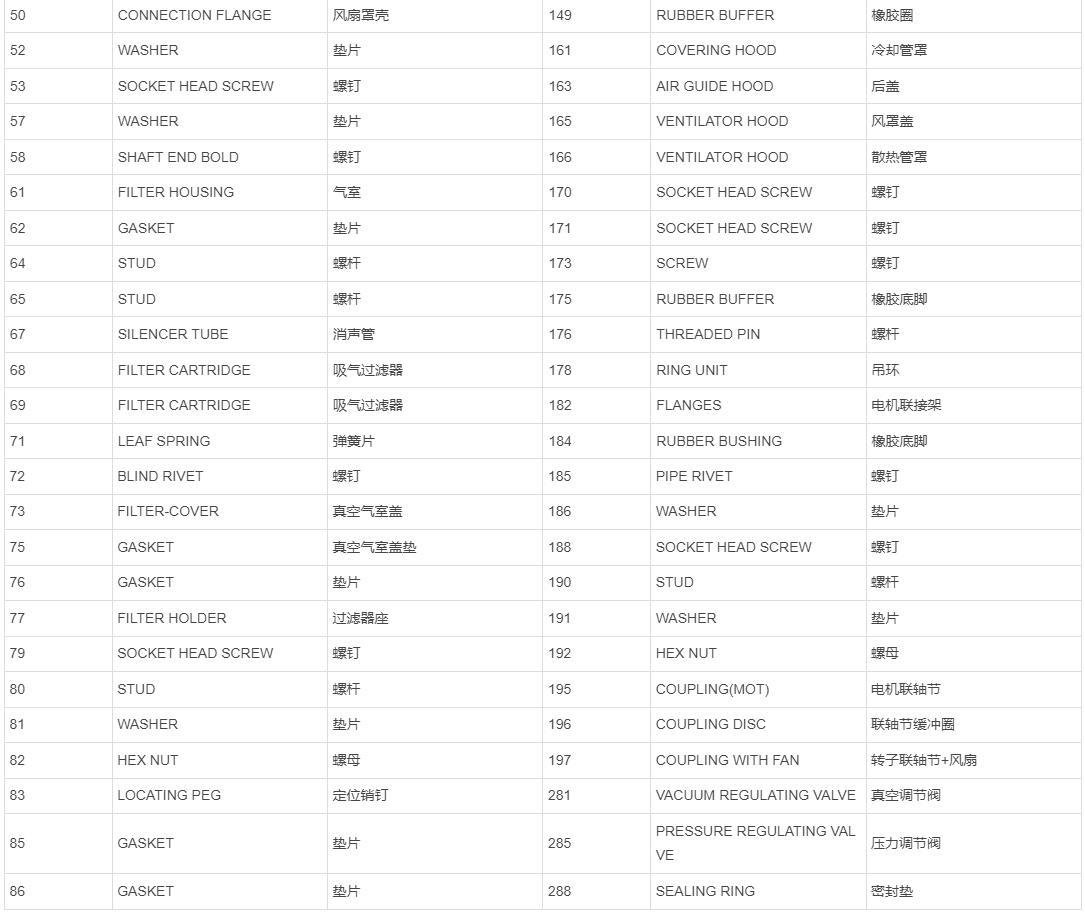

6、气泵分解图零配件序号及名称

序号/No.Parts Name零配件名称序号/No.Parts Name零配件名称
6PUMP BODY 泵体91FILTER CARTRIDGE 排气过滤器
8ROTOR转子93STUD螺杆
11CARBON VANES(KIT)滑片94HEX NUT螺母
13LID左端盖95WASHER垫片
14LID右端盖97WASHER垫片
18BEARING COVER轴承盖98SOCKET HEAD SCREW螺钉
19BEARING COVER轴承盖103COVER压力气室盖(下)
20GASKET轴承垫104GASKET压力气室盖垫
24SEAL 密封线105SOCKET HEAD SCREW螺钉
26COMPENSATING DISC调整片(选用)110HANDLE旋钮
27SHAFT-SEALING RING密封圈121COOLER冷却管
28BALL BEARING 左轴承125GASKET石棉垫
29BALL BEARING 右轴承126GASKET石棉垫
31SET DISTANCE DISC调整片(选用)127GASKET石棉垫
37HEX HEAD SCREW螺钉129SOCKET HEAD SCREW螺钉
38CLAMPING DISC垫片130SOCKET HEAD SCREW螺钉
39SCREW螺钉132STUD螺杆
41HEX HEAD SCREW螺钉134COVER泵体顶部接头
42HEX HEAD SCREW螺钉141CONNECTING PIECE气室接头
45STRAIGHT PIN定位销146GASKET石棉垫
47KEY148SOCKET HEAD SCREW螺钉
50CONNECTION FLANGE风扇罩壳149RUBBER BUFFER橡胶圈
52WASHER垫片161COVERING HOOD冷却管罩
53SOCKET HEAD SCREW螺钉163AIR GUIDE HOOD后盖
57WASHER垫片165VENTILATOR HOOD风罩盖
58SHAFT END BOLD螺钉166VENTILATOR HOOD散热管罩
61FILTER HOUSING 气室170SOCKET HEAD SCREW螺钉
62GASKET垫片171SOCKET HEAD SCREW螺钉
64STUD螺杆173SCREW螺钉
65STUD螺杆175RUBBER BUFFER橡胶底脚
67SILENCER TUBE消声管176THREADED PIN螺杆
68FILTER CARTRIDGE 吸气过滤器178RING UNIT吊环
69FILTER CARTRIDGE 吸气过滤器182FLANGES电机联接架
71LEAF SPRING弹簧片184RUBBER BUSHING橡胶底脚
72BLIND RIVET螺钉185PIPE RIVET螺钉
73FILTER-COVER真空气室盖186WASHER垫片
75GASKET真空气室盖垫188SOCKET HEAD SCREW螺钉
76GASKET垫片190STUD螺杆
77FILTER HOLDER过滤器座191WASHER垫片
79SOCKET HEAD SCREW螺钉192HEX NUT螺母
80STUD螺杆195COUPLING(MOT)电机联轴节
81WASHER垫片196COUPLING DISC联轴节缓冲圈
82HEX NUT螺母197COUPLING WITH FAN转子联轴节+风扇
83LOCATING PEG定位销钉281VACUUM REGULATING VALVE真空调节阀
85GASKET垫片285PRESSURE REGULATING VALVE压力调节阀
86GASKET垫片288SEALING RING密封垫
