                         YBW...F

1.说明

YBW...F 型气泵YBW...F 型气泵按德国引进技术、标准生产,具有性能高,噪音小,温升低,寿命长等特点,管广泛应用于印刷,包装,卷烟,陶瓷,灯具及粮食加工行。

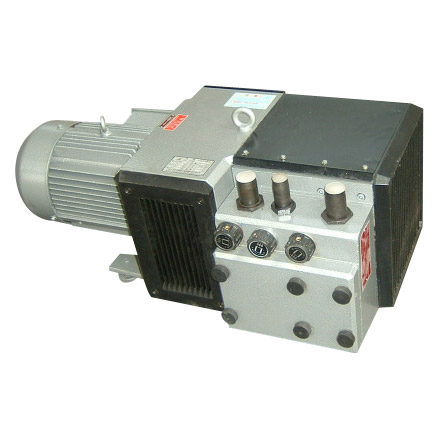

2.图片

YBW...F干式压力

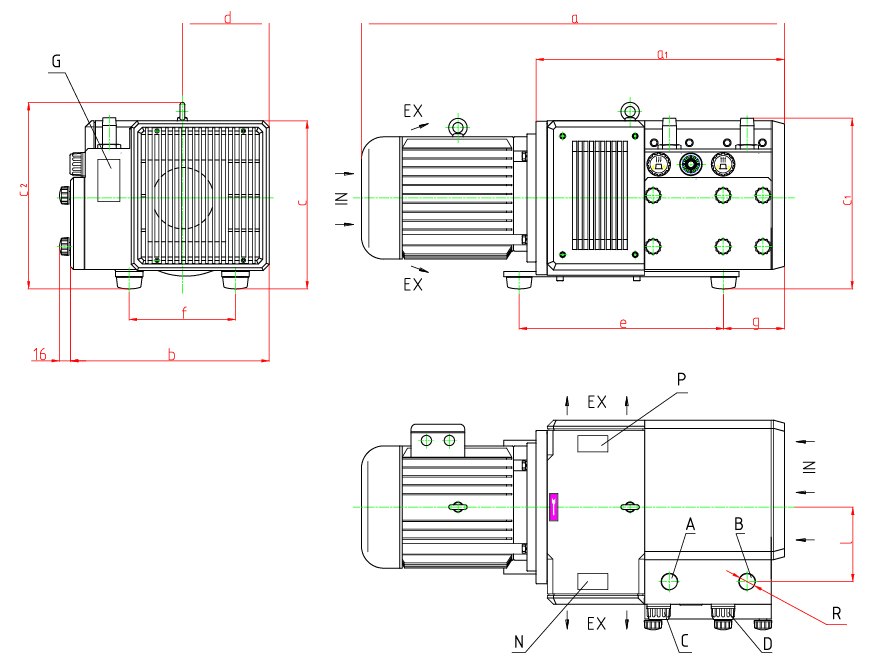

3.外形尺寸图

YBW...F干式压力

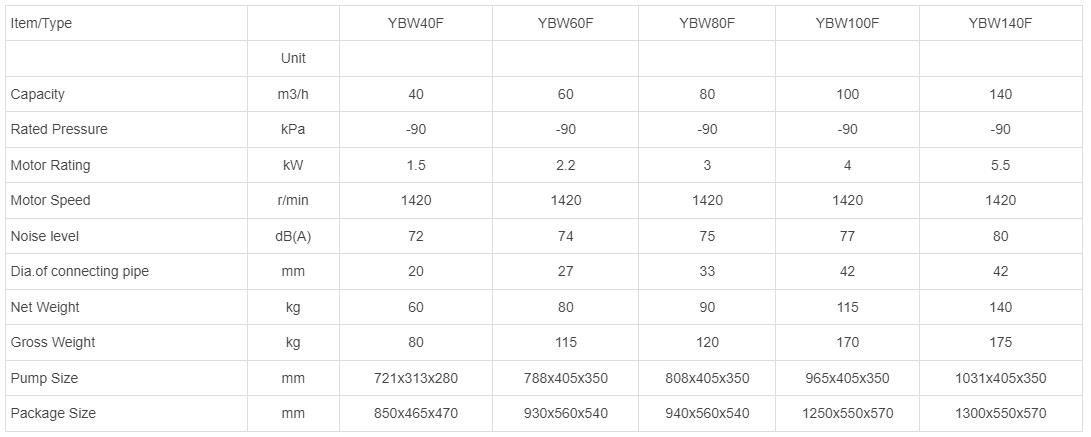

4.技术规格及参数

Item/Type YBW40FYBW60FYBW80FYBW100FYBW140F
 Unit
Capacitym3/h406080100140
Rated PressurekPa-90-90-90-90-90
Motor RatingkW1.52.2345.5
Motor Speedr/min14201420142014201420
Noise leveldB(A)7274757780
Dia.of connecting pipemm2027334242
Net Weightkg608090115140
Gross Weightkg80115120170175
Pump Sizemm721x313x280788x405x350808x405x350965x405x3501031x405x350
Package Sizemm850x465x470930x560x540940x560x5401250x550x5701300x550x570

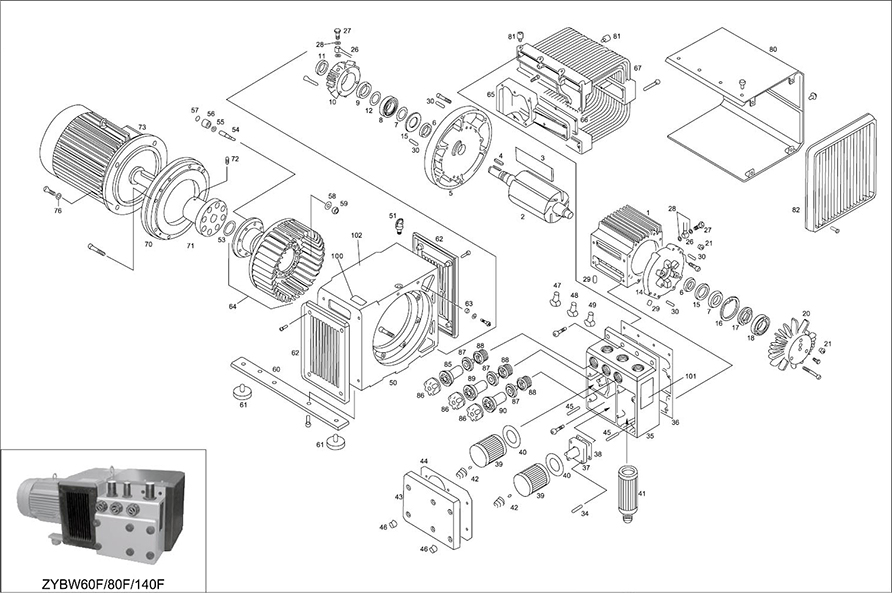

5.气泵分解图

YBW...F干式压力

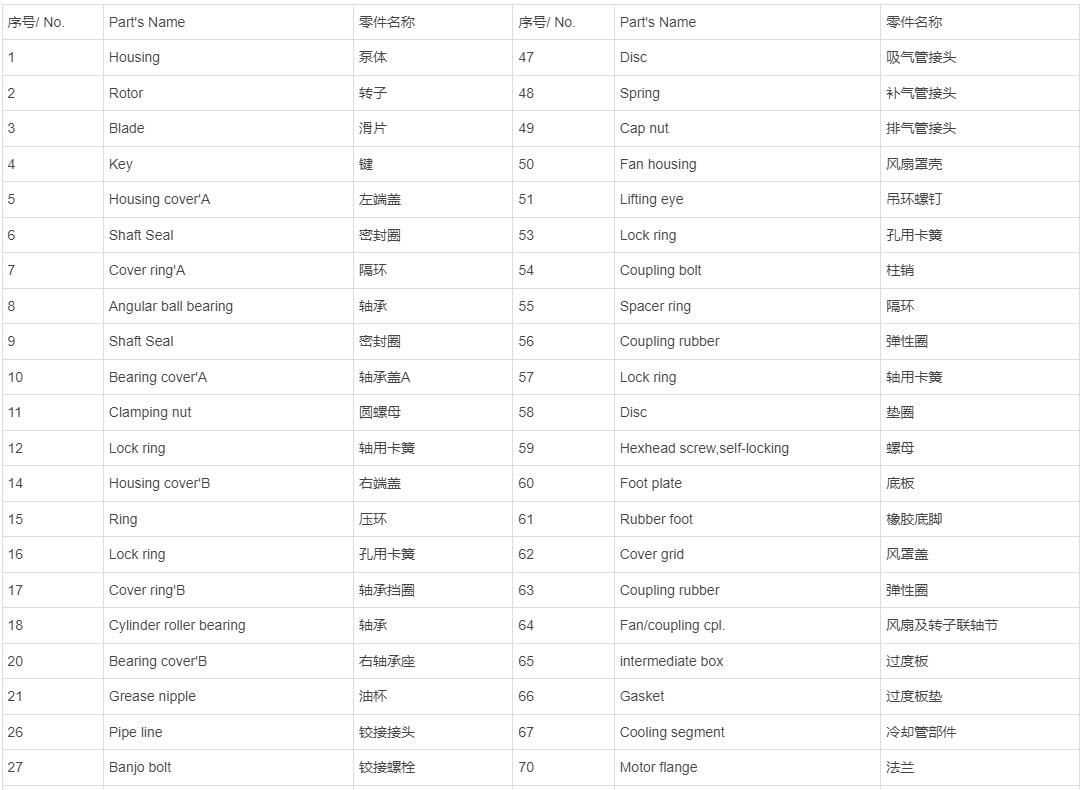

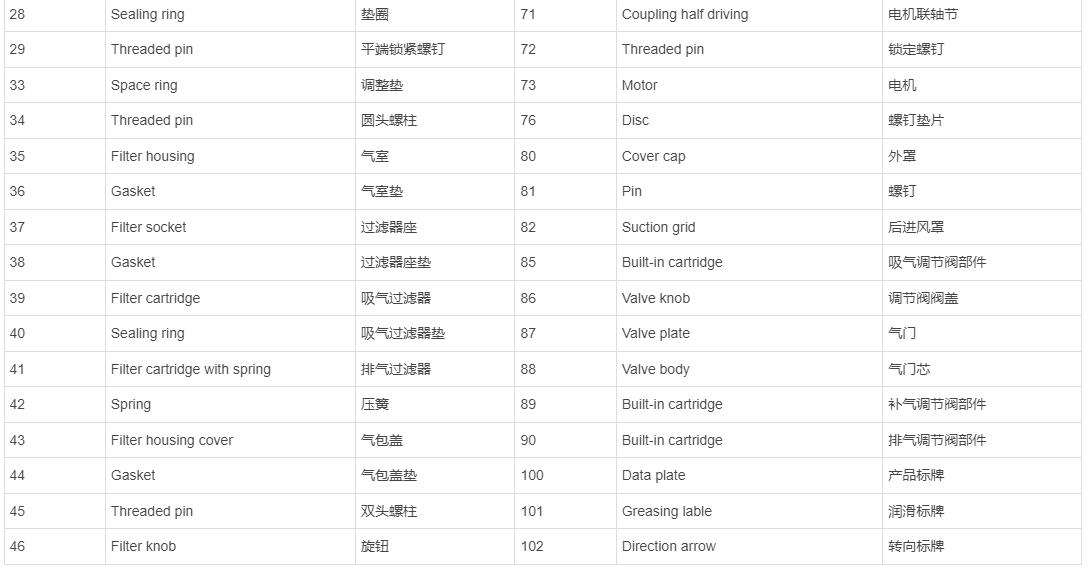

6.气泵分解图零配件序号及名称

序号/ No.Part's Name 零件名称序号/ No.Part's Name 零件名称
1Housing泵体47Disc吸气管接头
2Rotor转子48Spring补气管接头
3Blade滑片49Cap nut排气管接头
4Key50Fan housing风扇罩壳
5Housing cover'A左端盖51Lifting eye吊环螺钉
6Shaft Seal密封圈53Lock ring孔用卡簧
7Cover ring'A隔环54Coupling bolt柱销
8Angular ball bearing轴承55Spacer ring隔环
9Shaft Seal密封圈56Coupling rubber弹性圈
10Bearing cover'A轴承盖A57Lock ring轴用卡簧
11Clamping nut圆螺母58Disc垫圈
12Lock ring轴用卡簧59Hexhead screw,self-locking螺母
14Housing cover'B右端盖60Foot plate底板
15Ring压环61Rubber foot橡胶底脚
16Lock ring孔用卡簧62Cover grid风罩盖
17Cover ring'B轴承挡圈63Coupling rubber弹性圈
18Cylinder roller bearing轴承64Fan/coupling cpl.风扇及转子联轴节
20Bearing cover'B右轴承座65intermediate box过度板
21Grease nipple油杯66Gasket过度板垫
26Pipe line铰接接头67Cooling segment冷却管部件
27Banjo bolt铰接螺栓70Motor flange法兰
28Sealing ring垫圈71Coupling half driving电机联轴节
29Threaded pin平端锁紧螺钉72Threaded pin锁定螺钉
33Space ring调整垫73Motor电机
34Threaded pin圆头螺柱76Disc螺钉垫片
35Filter housing气室80Cover cap外罩
36Gasket气室垫81Pin螺钉
37Filter socket过滤器座82Suction grid后进风罩
38Gasket过滤器座垫85Built-in cartridge吸气调节阀部件
39Filter cartridge吸气过滤器86Valve knob调节阀阀盖
40Sealing ring吸气过滤器垫87Valve plate气门
41Filter cartridge with spring排气过滤器88Valve body气门芯
42Spring压簧89Built-in cartridge补气调节阀部件
43Filter housing cover气包盖90Built-in cartridge排气调节阀部件
44Gasket气包盖垫100Data plate产品标牌
45Threaded pin双头螺柱101Greasing lable润滑标牌
46Filter knob旋钮102Direction arrow转向标牌
