VFT干式真空

详细介绍

VFT

1.说明

VFT真气泵

VFT真气泵.通过生产技术和标准的引入Germeny形式,有良好的特征特性,低噪音,低升温和长时间等等……该泵广泛用于雕刻机行业,泡机,玻璃管单设备、气动谷物升降机 、印刷、包装等...

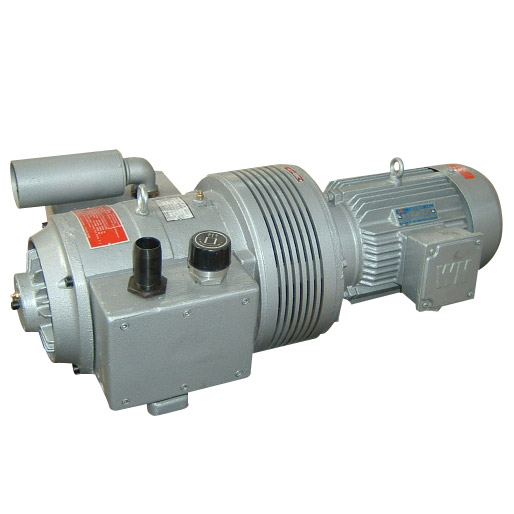

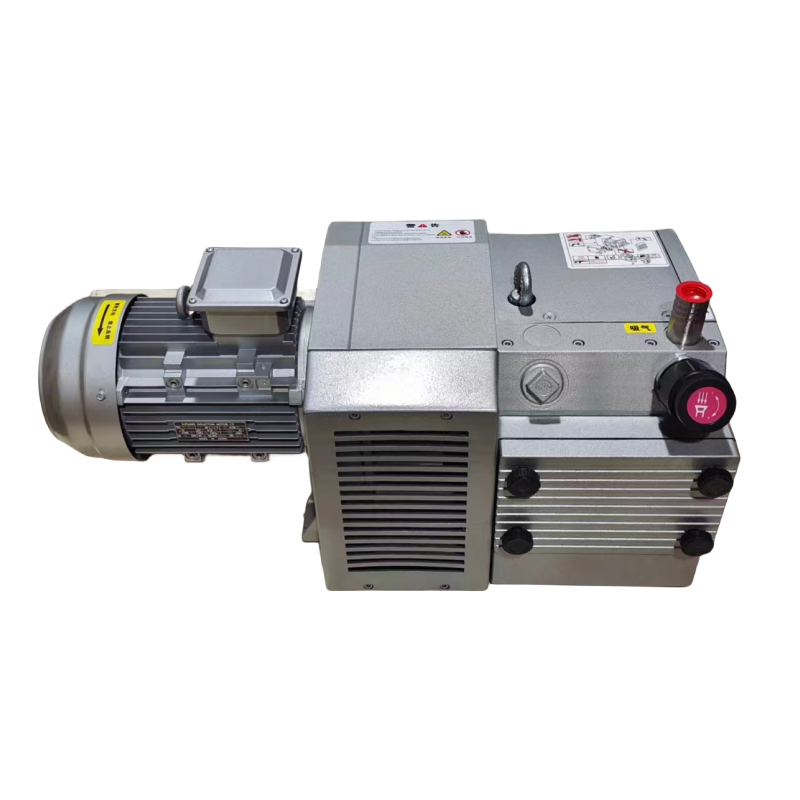

2.图片

VFT干式真空


3.性能曲线

VFT干式真空

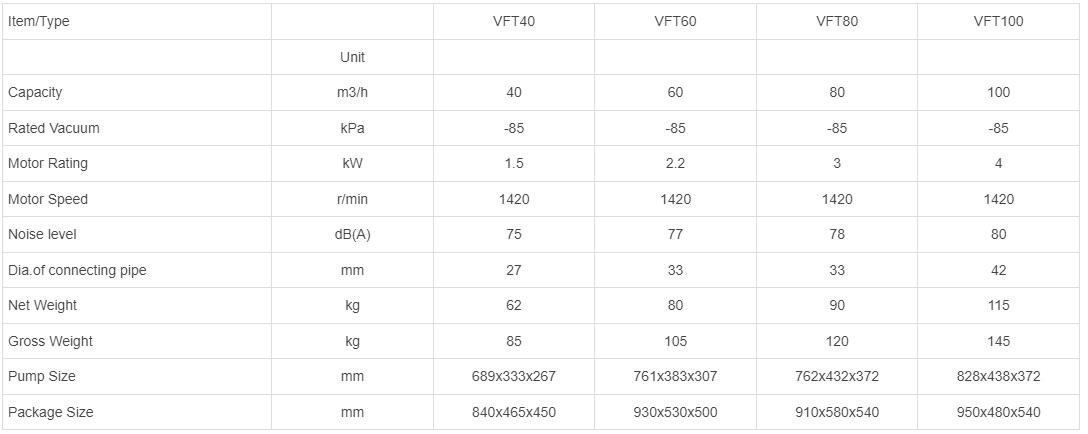

4.技术规格及参数

Item/Type VFT40VFT60VFT80VFT100
 Unit
Capacitym3/h406080100
Rated VacuumkPa-85-85-85-85
Motor RatingkW1.52.234
Motor Speedr/min1420142014201420
Noise leveldB(A)75777880
Dia.of connecting pipemm27333342
Net Weightkg628090115
Gross Weightkg85105120145
Pump Sizemm689x333x267761x383x307762x432x372828x438x372
Package Sizemm840x465x450930x530x500910x580x540950x480x540

5.气泵分解图

VFT干式真空

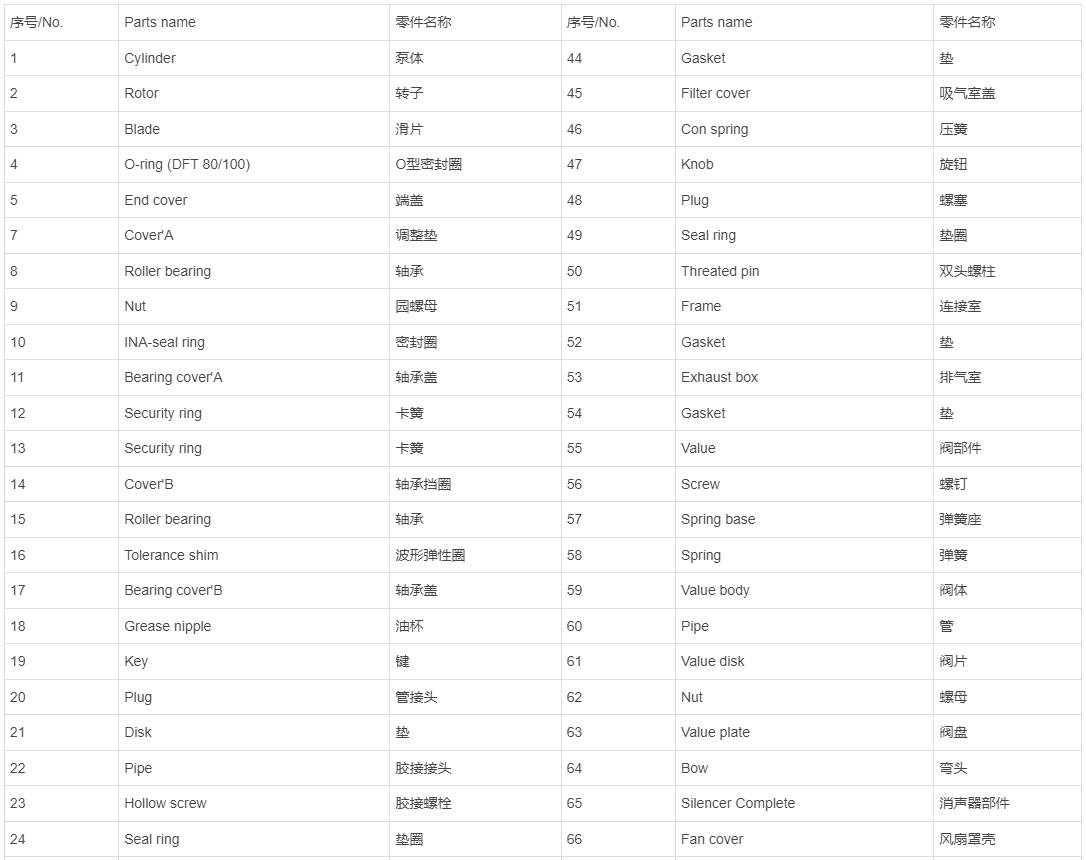

6.气泵分解图零配件序号及名称

序号/No.Parts name零件名称序号/No.Parts name零件名称
1Cylinder 泵体44Gasket
2Rotor转子45Filter cover吸气室盖
3Blade滑片46Con spring压簧
4O-ring (DFT 80/100)O型密封圈47Knob旋钮
5End cover端盖48Plug螺塞
7Cover'A调整垫49Seal ring垫圈
8Roller bearing 轴承50Threated pin双头螺柱
9Nut 园螺母51Frame连接室
10INA-seal ring密封圈52Gasket
11Bearing cover'A轴承盖53Exhaust box排气室
12Security ring卡簧54Gasket
13Security ring卡簧55Value阀部件
14Cover'B轴承挡圈56Screw螺钉
15Roller bearing 轴承57Spring base弹簧座
16Tolerance shim波形弹性圈58Spring弹簧
17Bearing cover'B轴承盖59Value body阀体
18Grease nipple油杯60Pipe
19Key61Value disk阀片
20Plug管接头62Nut 螺母
21Disk63Value plate阀盘
22Pipe胶接接头64Bow弯头
23Hollow screw胶接螺栓65Silencer Complete消声器部件
24Seal ring垫圈66Fan cover风扇罩壳
25Hollow screw胶接螺栓67Fan cover风扇
26Seal ring垫圈68Coupling driven转子联轴节
27Dowel pin定位销69Coupling bolt柱销
28Coil阀体70Dustance ring隔环
29Valve disk阀片71Coupling rubber弹性圈
30Valve plate阀盖72Security ring卡簧
31Eye bolt吊环螺钉73End cover进风罩
32Seal ring密封圈74Disc
33Support ring压环78Coupling driven电机联轴节
34Seal ring垫圈79Motor flange电机联接架
35Filter cartridge滤芯80Foot支座
36Gasket81Motor电机
37Filter housing 吸气室82Threated pin紧定螺钉
38Shaft screw螺柱83Rubber foot底脚
39Gasket97Exhaust box排气室
40Filter base滤芯座98Gasket
41Seal ring垫圈100Greasing lable润滑标牌
42Filter cartridge滤芯101Date plate铭牌
43Screw螺钉102Rottation arrow转向标牌
