ZBW...B干式真空

详细介绍

ZBW...B

1.说明

ZBW型真空泵

ZBW型真空泵具有结构简单、维护方便、体积小、噪声低、排气纯净无油等特点,广泛应用于印刷、包装、医疗、吹塑、船舶排污等行业

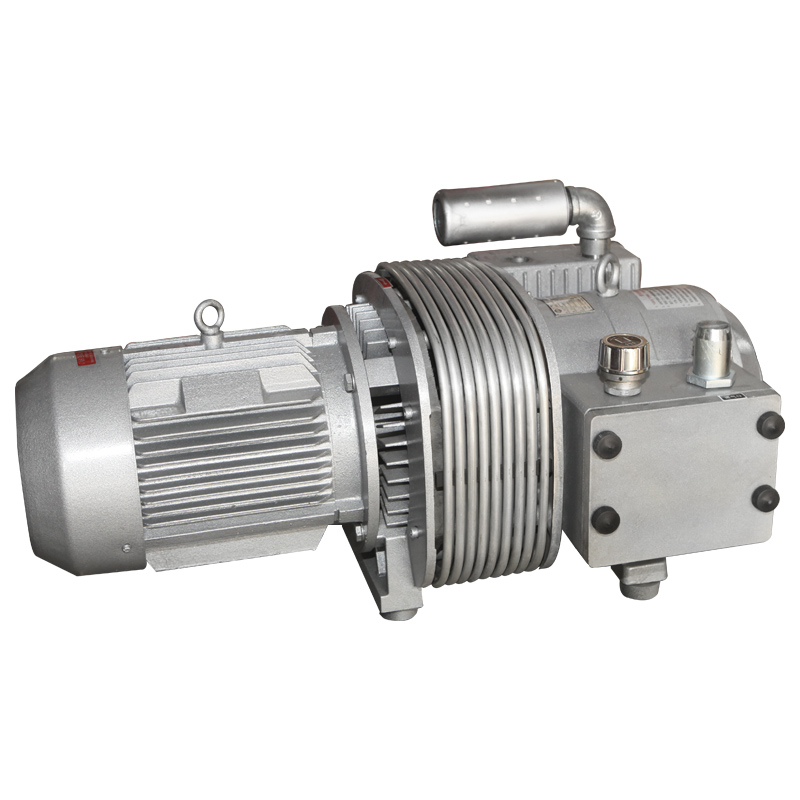

2.图片

ZBW...B干式真空

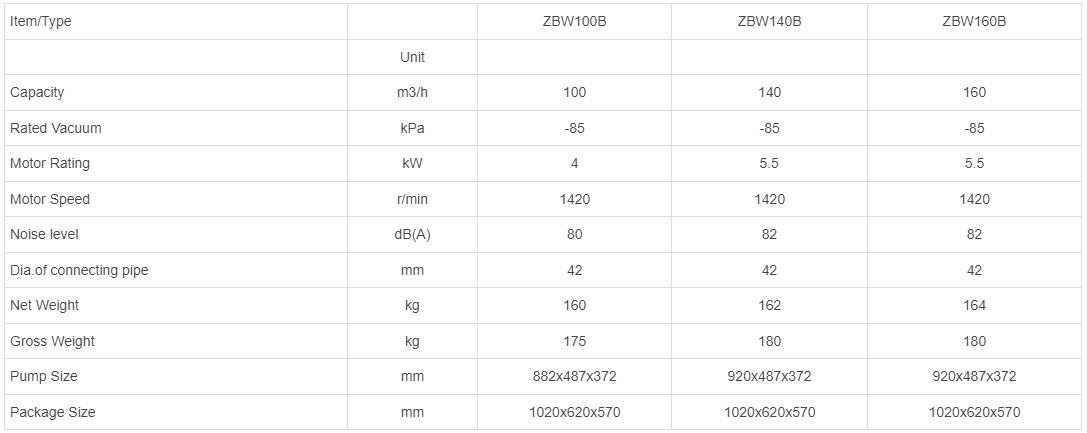

3.技术规格及参数

Item/Type   ZBW100B ZBW140B ZBW160B
  Unit
Capacity m3/h 100 140 160
Rated Vacuum  kPa -85 -85 -85
Motor Rating kW 4 5.5 5.5
Motor Speed r/min 1420 1420 1420
Noise level dB(A) 80 82 82
Dia.of connecting pipe mm 42 42 42
Net Weight kg 160 162 164
Gross Weight kg 175 180 180
Pump Size mm 882x487x372 920x487x372 920x487x372
Package Size mm 1020x620x570 1020x620x570 1020x620x570

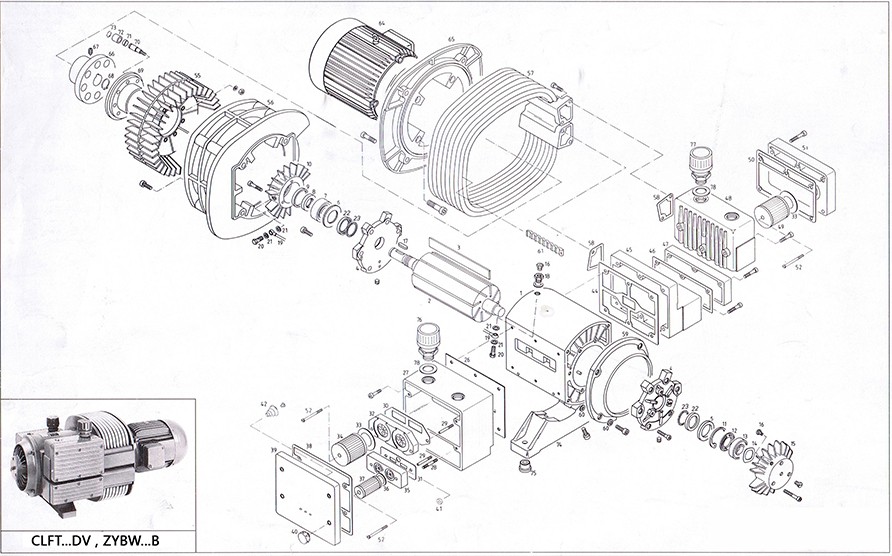

4.气泵分解图

ZBW...B干式真空

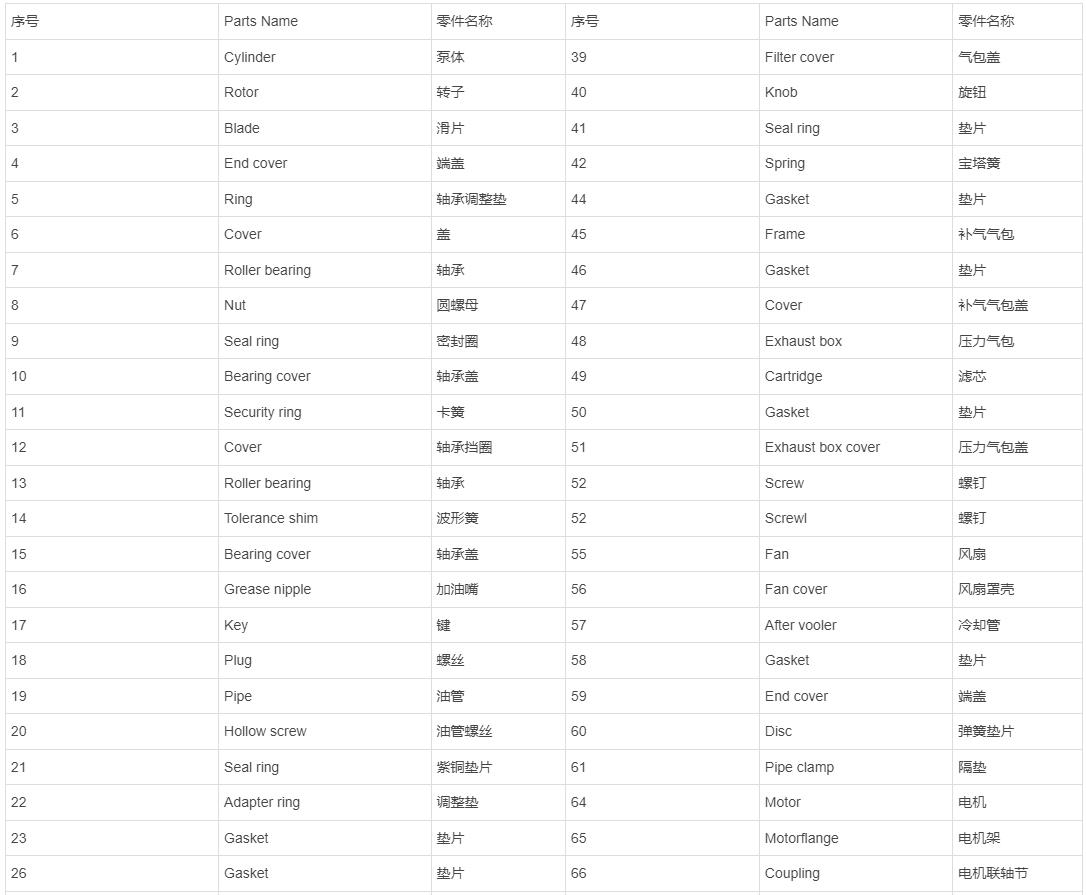

5.气泵分解图零配件序号及名称

序号 Parts Name 零件名称 序号 Parts Name 零件名称
1 Cylinder 泵体 39 Filter cover 气包盖
2 Rotor 转子 40 Knob 旋钮
3 Blade 滑片 41 Seal ring 垫片
4 End cover 端盖 42 Spring 宝塔簧
5 Ring 轴承调整垫 44 Gasket 垫片
6 Cover 45 Frame 补气气包
7 Roller bearing 轴承 46 Gasket 垫片
8 Nut 圆螺母 47 Cover 补气气包盖
9 Seal ring 密封圈 48 Exhaust box 压力气包
10 Bearing cover 轴承盖 49 Cartridge 滤芯
11 Security ring 卡簧 50 Gasket 垫片
12 Cover 轴承挡圈 51 Exhaust box cover 压力气包盖
13 Roller bearing 轴承 52 Screw 螺钉
14 Tolerance shim 波形簧 52 Screwl 螺钉
15 Bearing cover 轴承盖 55 Fan 风扇
16 Grease nipple 加油嘴 56 Fan cover 风扇罩壳
17 Key  57 After vooler 冷却管
18 Plug 螺丝 58 Gasket 垫片
19 Pipe 油管 59 End cover 端盖
20 Hollow screw 油管螺丝 60 Disc 弹簧垫片
21 Seal ring 紫铜垫片 61 Pipe clamp 隔垫
22 Adapter ring 调整垫 64 Motor 电机
23 Gasket 垫片 65 Motorflange 电机架
26 Gasket 垫片 66 Coupling 电机联轴节
27 Filter housing 真空气包 67 Threaded pin 锁紧螺丝
28 Threaded pin 双头螺杆 68 Circlip 卡簧
29 Shaft screw 螺杆 69 Coupling 转子联轴节
30 Gasket 垫片 70 Bolt 柱销
31 Gasket 垫片 71 Distance ring 垫片
32 Filter base 过滤器座 72 Coupling rubber 弹性圈
33 Gasket 过滤器座垫 73 Circlip 卡簧
33 Gasket 垫片 74 Foot 底座
34 Cartridge 滤芯 75 Rubber foot 橡胶地脚
35 Filter base 过滤器座垫 76 Vacuum regulating valve 真空调节阀
36 Gasket 垫片 77 Pressure regulation value 压力调节阀
37 Cartridge 滤芯 78 Seal ring 垫片
38 Gasket 气包盖垫 Type CLFT101DV, ZYBW...B
