DFT

1.说明

DFT 型气泵

DFT 型气泵按德国引进的技术,标准生产,具有性能高,噪声小,温升低,寿命长等特点,广泛应用于应刷,包装,卷烟,陶瓷,灯具及粮食加工等行业

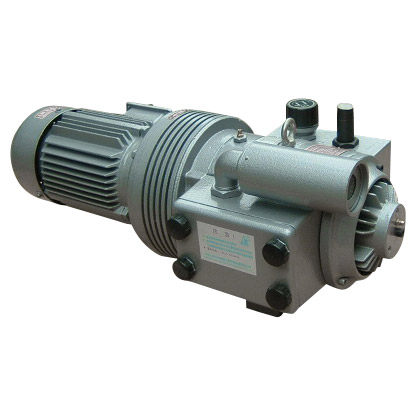

2.图片

DFT干式压力

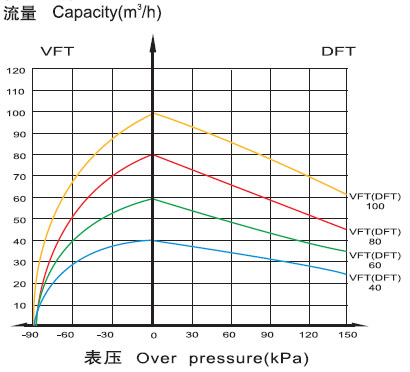

3.性能曲线

DFT干式压力

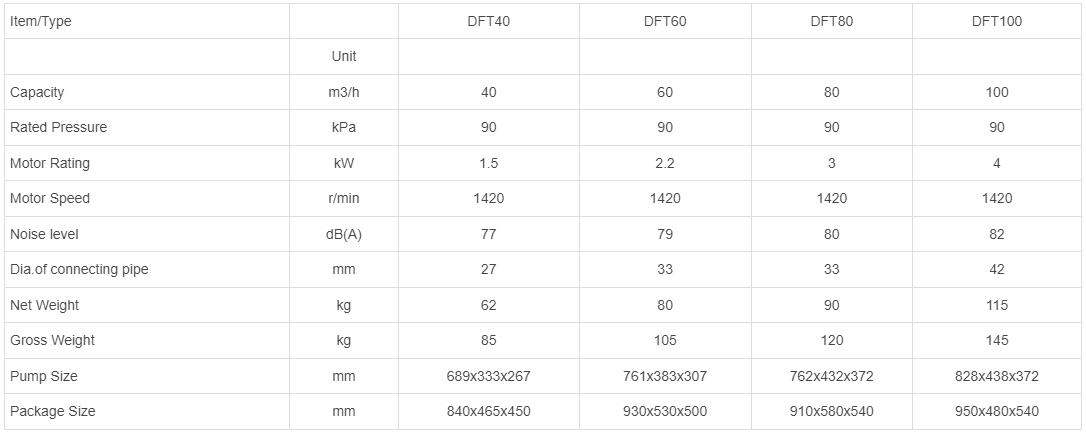

4.技术规格及参数

Item/Type   DFT40 DFT60 DFT80 DFT100
  Unit
Capacity m3/h 40 60 80 100
Rated Pressure kPa 90 90 90 90
Motor Rating kW 1.5 2.2 3 4
Motor Speed r/min 1420 1420 1420 1420
Noise level dB(A) 77 79 80 82
Dia.of connecting pipe mm 27 33 33 42
Net Weight kg 62 80 90 115
Gross Weight kg 85 105 120 145
Pump Size mm 689x333x267 761x383x307 762x432x372 828x438x372
Package Size mm 840x465x450 930x530x500 910x580x540 950x480x540

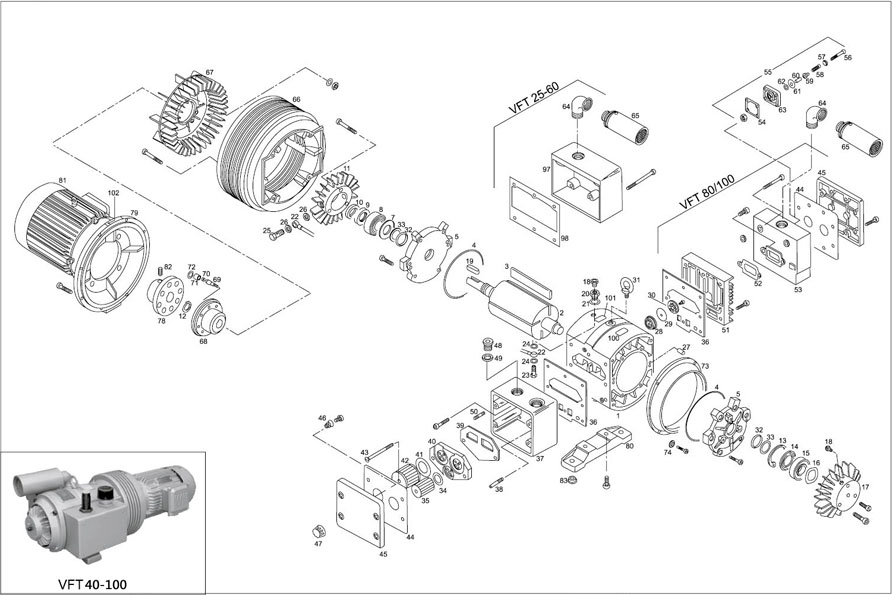

5.气泵分解图

DFT干式压力

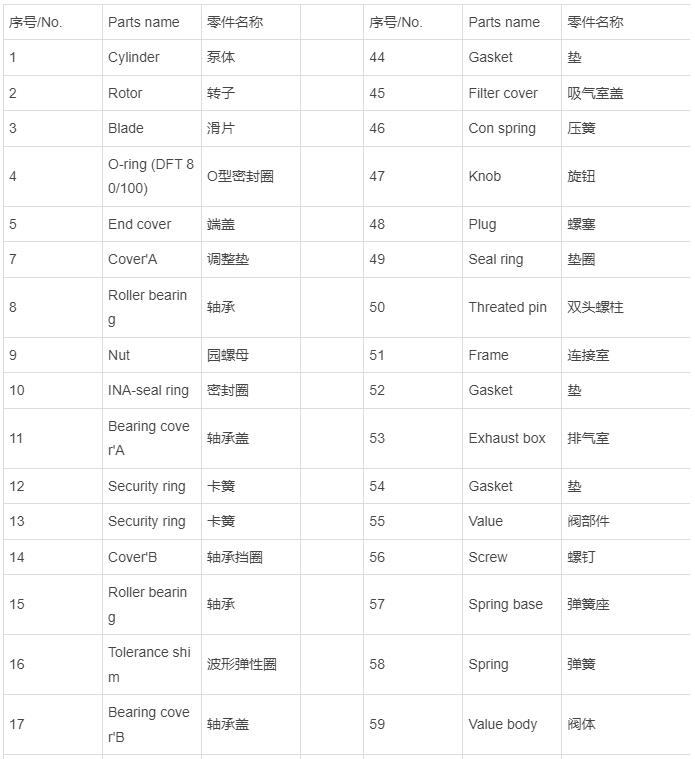

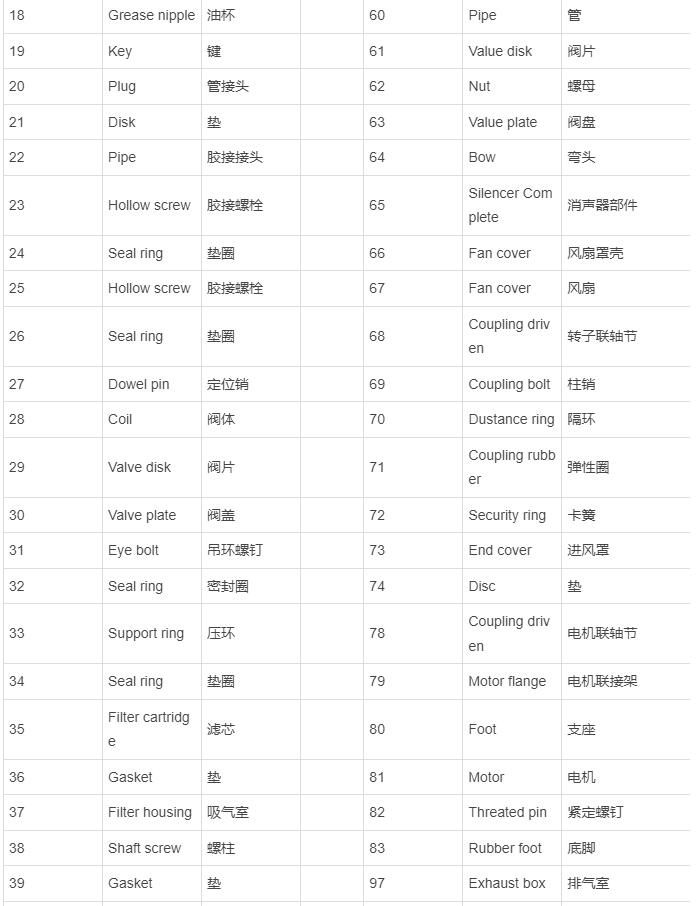

6.气泵分解图零配件序号及名称

序号/No. Parts name  零件名称   序号/No. Parts name  零件名称
1 Cylinder  泵体   44 Gasket
2 Rotor 转子   45 Filter cover 吸气室盖
3 Blade 滑片   46 Con spring 压簧
4 O-ring (DFT 80/100) O型密封圈   47 Knob 旋钮
5 End cover 端盖   48 Plug 螺塞
7 Cover'A 调整垫   49 Seal ring 垫圈
8 Roller bearing  轴承   50 Threated pin 双头螺柱
9 Nut  园螺母   51 Frame 连接室
10 INA-seal ring 密封圈   52 Gasket
11 Bearing cover'A 轴承盖   53 Exhaust box 排气室
12 Security ring 卡簧   54 Gasket
13 Security ring 卡簧   55 Value 阀部件
14 Cover'B 轴承挡圈   56 Screw 螺钉
15 Roller bearing  轴承   57 Spring base 弹簧座
16 Tolerance shim 波形弹性圈   58 Spring 弹簧
17 Bearing cover'B 轴承盖   59 Value body 阀体
18 Grease nipple 油杯   60 Pipe
19 Key   61 Value disk 阀片
20 Plug 管接头   62 Nut  螺母
21 Disk   63 Value plate 阀盘
22 Pipe 胶接接头   64 Bow 弯头
23 Hollow screw 胶接螺栓   65 Silencer Complete 消声器部件
24 Seal ring 垫圈   66 Fan cover 风扇罩壳
25 Hollow screw 胶接螺栓   67 Fan cover 风扇
26 Seal ring 垫圈   68 Coupling driven 转子联轴节
27 Dowel pin 定位销   69 Coupling bolt 柱销
28 Coil 阀体   70 Dustance ring 隔环
29 Valve disk 阀片   71 Coupling rubber 弹性圈
30 Valve plate 阀盖   72 Security ring 卡簧
31 Eye bolt 吊环螺钉   73 End cover 进风罩
32 Seal ring 密封圈   74 Disc
33 Support ring 压环   78 Coupling driven 电机联轴节
34 Seal ring 垫圈   79 Motor flange 电机联接架
35 Filter cartridge 滤芯   80 Foot 支座
36 Gasket   81 Motor 电机
37 Filter housing  吸气室   82 Threated pin 紧定螺钉
38 Shaft screw 螺柱   83 Rubber foot 底脚
39 Gasket   97 Exhaust box 排气室
40 Filter base 滤芯座   98 Gasket
41 Seal ring 垫圈   100 Greasing lable 润滑标牌
42 Filter cartridge 滤芯   101 Date plate 铭牌
43 Screw 螺钉   102 Rottation arrow 转向标牌
