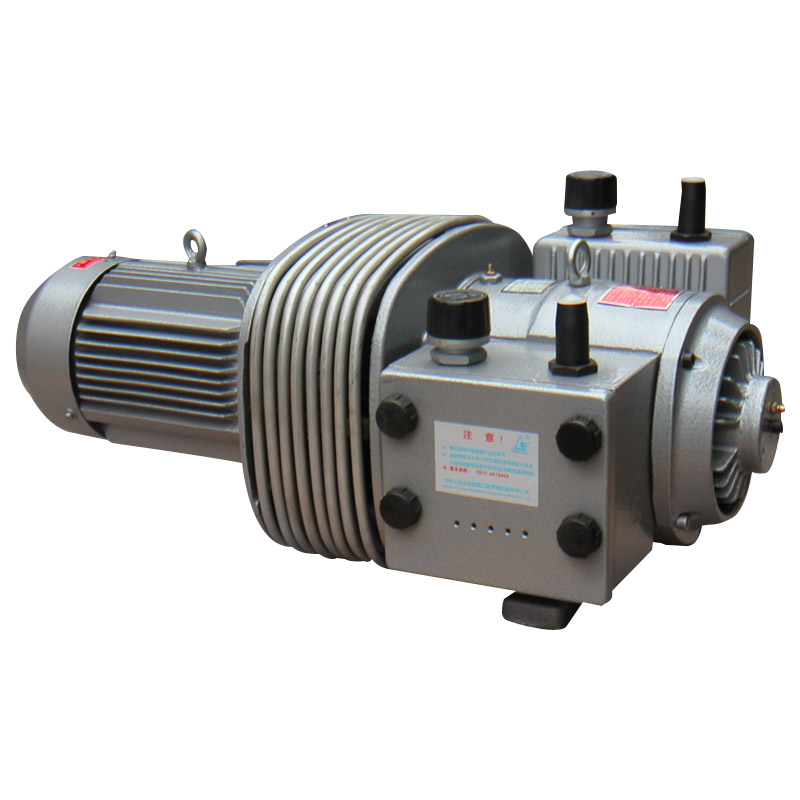

ZYBW...B系列无油真空压力复合泵

ZYBW...B型气泵能同时使用真空吸气和排送压缩空气、具有维修方便、排气纯净无油等特点,广泛应用于印刷、包装、卷烟、除尘、陶瓷、船舶排污、热处理等行业。

2.图片

ZYBW...B干式复合

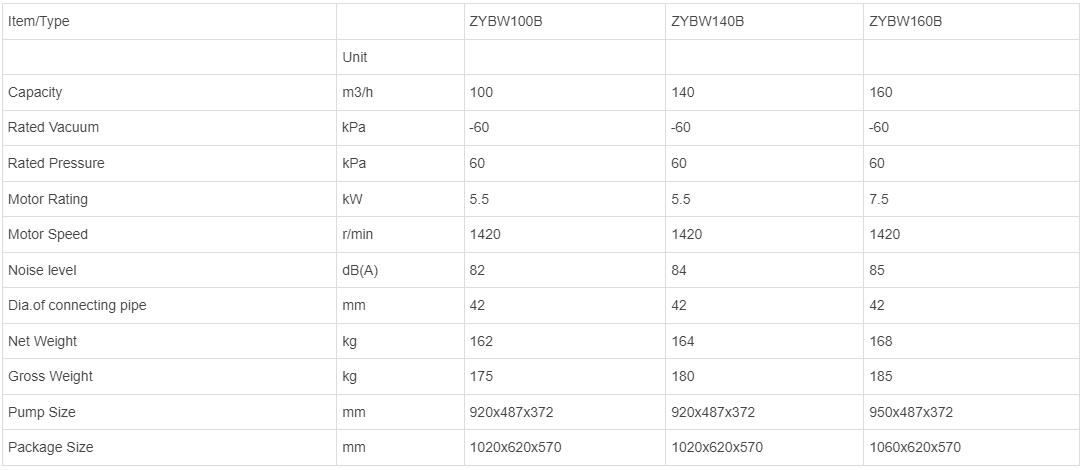

3.技术规格及参数

Item/Type ZYBW100BZYBW140BZYBW160B
 Unit
Capacitym3/h100140160
Rated Vacuum kPa-60-60-60
Rated PressurekPa606060
Motor RatingkW5.55.57.5
Motor Speedr/min142014201420
Noise leveldB(A)828485
Dia.of connecting pipemm424242
Net Weightkg162164168
Gross Weightkg175180185
Pump Sizemm920x487x372920x487x372950x487x372
Package Sizemm1020x620x5701020x620x5701060x620x570

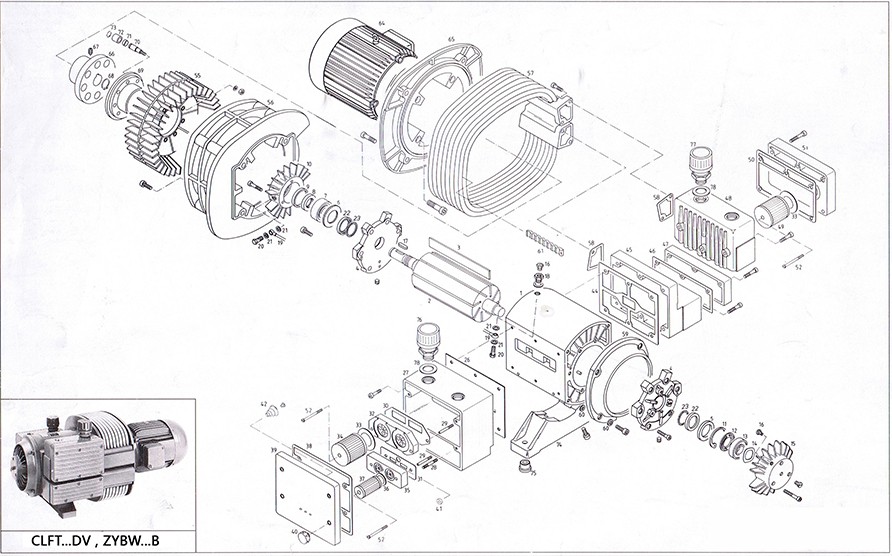

4.气泵分解图

ZYBW...B干式复合

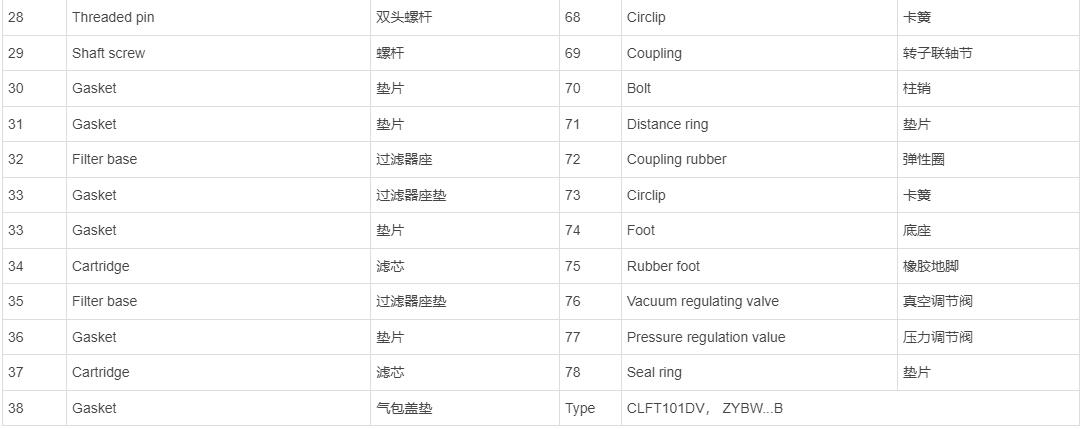

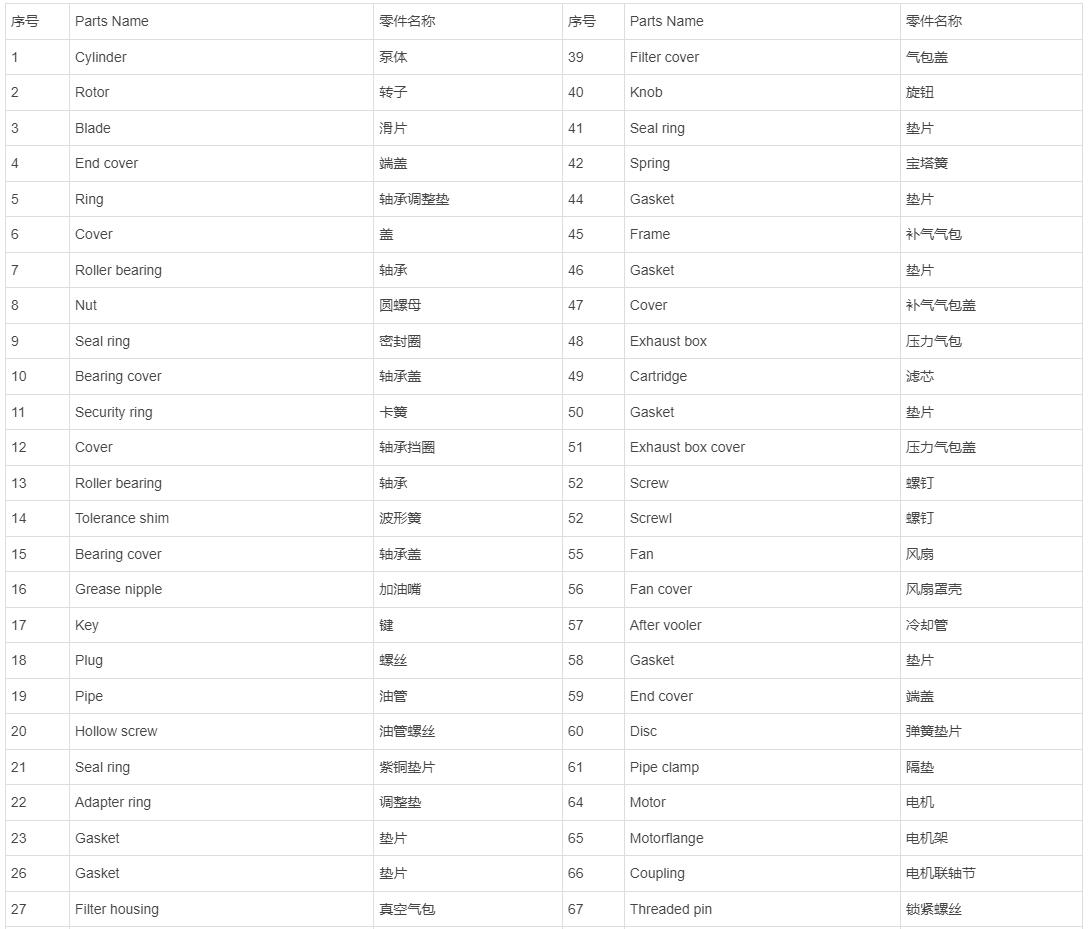

5.气泵分解图零配件序号及名称


序号Parts Name零件名称序号Parts Name零件名称
1Cylinder泵体39Filter cover气包盖
2Rotor转子40Knob旋钮
3Blade滑片41Seal ring垫片
4End cover端盖42Spring宝塔簧
5Ring轴承调整垫44Gasket垫片
6Cover45Frame补气气包
7Roller bearing轴承46Gasket垫片
8Nut圆螺母47Cover补气气包盖
9Seal ring密封圈48Exhaust box压力气包
10Bearing cover轴承盖49Cartridge滤芯
11Security ring卡簧50Gasket垫片
12Cover轴承挡圈51Exhaust box cover压力气包盖
13Roller bearing轴承52Screw螺钉
14Tolerance shim波形簧52Screwl螺钉
15Bearing cover轴承盖55Fan风扇
16Grease nipple加油嘴56Fan cover风扇罩壳
17Key 57After vooler冷却管
18Plug螺丝58Gasket垫片
19Pipe油管59End cover端盖
20Hollow screw油管螺丝60Disc弹簧垫片
21Seal ring紫铜垫片61Pipe clamp隔垫
22Adapter ring调整垫64Motor电机
23Gasket垫片65Motorflange电机架
26Gasket垫片66Coupling电机联轴节
27Filter housing真空气包67Threaded pin锁紧螺丝
28Threaded pin双头螺杆68Circlip卡簧
29Shaft screw螺杆69Coupling转子联轴节
30Gasket垫片70Bolt柱销
31Gasket垫片71Distance ring垫片
32Filter base过滤器座72Coupling rubber弹性圈
33Gasket过滤器座垫73Circlip卡簧
33Gasket垫片74Foot底座
34Cartridge滤芯75Rubber foot橡胶地脚
35Filter base过滤器座垫76Vacuum regulating valve真空调节阀
36Gasket垫片77Pressure regulation value压力调节阀
37Cartridge滤芯78Seal ring垫片
38Gasket气包盖垫TypeCLFT101DV, ZYBW...B
